JHYPS（勁博世）公司MXTH型方驅式液壓扭矩扳手，采用航天高科技鋁鈦合金材料，輔以高強度合金鋼，韌性好、重量輕，秉承德國工業精湛的設計制造工藝，是當今世界最輕、最耐用的液壓扳手。當螺栓空間狹小時，MXTH系列液壓扭矩扳手能夠提供最簡單的解決方案。其一體成型機身鋁鈦合金材料和360 °×180°油管旋轉接頭、360度60點微調反作用力臂，能夠適應各種復雜的應用場合；獨特的防反轉機構、永不卡死的棘爪，保證其設定的扭矩精度在±3%范圍內；并且可以多達四臺同型號扳手配合JHYPS（勁博世）公司大流量泵站同步工作；高達70Mpa的工作壓力，確保螺栓、螺母能夠按照設定的扭矩，緊固工件。

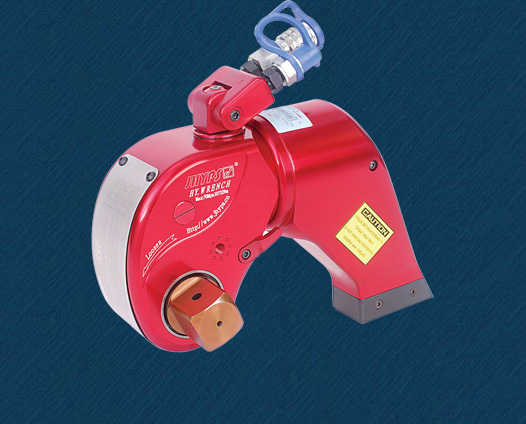

JHYPS（勁博世）公司MXTH型方驅式液壓扭矩扳手
一、JHYPS（勁博世）公司3MXTH(以該型號為例)型液壓扭矩扳手技術參數：
1、 輸出扭矩驅動軸尺寸：1"
2、 輸出扭矩范圍：447～4466N.m
3、 拆鎖螺栓、螺母范圍：M22～M42
4、 輸出扭矩精度：±3%
5、 重量：4kg

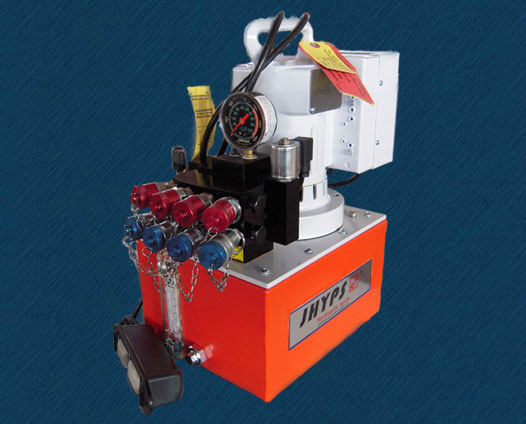

JHYPS（勁博世）公司大流量四同步液壓泵站
二、JHYPS（勁博世）公司大流量四同步液壓泵站技術參數：
①、雙速、大流量、高性能液壓泵；
②、外置壓力調節器，操作方便；
③、內釋放閥保護工具，斷電后自動卸壓，不損壞電磁閥；
④、24伏手動遙控器操作，方便快捷；
⑤、四工具分流器，允許多達四部液壓扳手同時使用，且輸出壓力均勻；
⑥、充油防震壓力表，保證壓力精度在設定范圍內不變；
⑦、可配風扇冷卻系統，使連續工作時間更長、更穩定；
⑧、工作電壓在180伏~240伏之間均能正常啟動；
⑨、泵身小巧、美觀、輕便，占用空間少，移動更方便。
|
型號 |
JHTWP-4-220 |
|
|
技術參數 |
|
最大壓力（Bar） |
700 |
|
最大流量（L/min） |
11.9 |
|
遙控線（米/標準配置） |
6 |
|
電源 |
220V 50Hz |
|
不含油重量 |
21.4 |
|
外形（長×寬×高） |
400×241×460 |
三、JHYPS（勁博世）公司液壓扭矩扳手四同步系統：
其主要目的是為了在緊固法蘭類工件時避免法蘭單邊受壓，導致法蘭間的墊片因擠壓過度而失效，從而引起泄漏。
四同步系統是四臺同規格JHYPS（勁博世）公司液壓扭矩扳手同時接在一臺JHYPS（勁博世）公司大流量液壓泵站上使用。根據液壓原理，四臺液壓扭矩扳手同時工作、同時輸出相同設定的扭矩，即可實現法蘭件的平行閉合，其扭矩精度能達到±3%。因而，四同步系統的工作效率也是單系統的四倍。

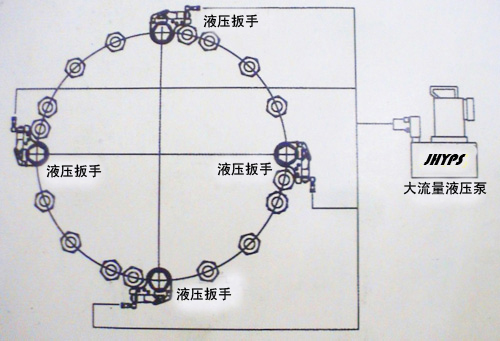

JHYPS（勁博世）公司液壓扭矩扳手四同步系統示意圖

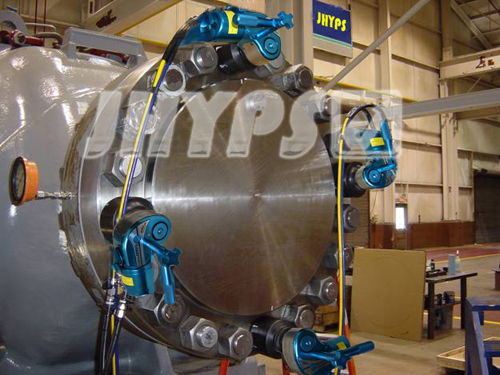

JHYPS（勁博世）公司液壓扭矩扳手四同步系統應用實例 |
